Sputted cienkodowe zalety czujnika ciśnienia

Abstrakcyjny

Sputowane cienkie czujniki ciśnienia to urządzenia używane do pomiaru i monitorowania ciśnienia w różnych zastosowaniach. W tym artykule omówiono jego zasadę pracy, zalety i różnicę między IT a technologią grubej filmowej.

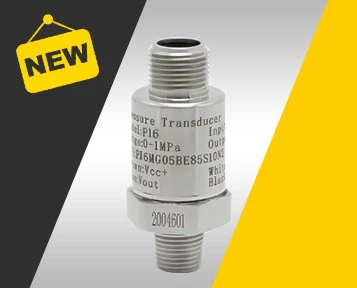

Sputted cienki czujnik ciśnienia

Rozpylone cienkie czujniki ciśnieniazyskały znaczną popularność ze względu na swoje zalety w zakresie tradycyjnych technologii wykrywania.

Jego przyszłość jest obiecująca z powodu ciągłych działań badawczych i rozwojowych. Wraz z ciągłym postępem oczekuje się, że będą odgrywać coraz większą rolę w szerokim zakresie branż, takich jak lotnisko, statki, tranzyt kolejowy, samochodowy elektroniczny system stabilności (ESP) oraz elektroniczne hydrauliczne układy hamowania (EHB) i wysokie ciśnienie o wysokim ciśnieniu, szczególnie w urządzeniach hydraulicznych i pojazdach, takich jak przełamy, forklifts i rolnictwo.

Oczekuje się, że w przyszłości ewoluują w cechach kompaktowej wielkości, zintegrowanej, cyfrowej i inteligentnej wydajności.

Zasada robocza cienkiego czujnika ciśnienia cienkiego

Sputowany czujnik ciśnienia cienkiego, wykorzystuje technologię rozpylania i trawienia wiązki jonowej, aby utworzyć odporniki cienkowarstwowe na elastycznej przepony wykonanej ze stali nierdzewnej. Rezystory te tworzą most pszenicy. Gdy ciśnienie płynu jest przyłożone do przepony stali nierdzewnej, deformuje się, co prowadzi do zmiany oporu. Most Wheatstone generuje sygnał elektryczny proporcjonalny do ciśnienia. Poprzez serię etapów przetwarzania sygnału i korekcji błędów sygnał ten jest przekształcany w standardowe wyjście elektryczne, umożliwiając pomiar ciśnienia.

Sputted cienkodowe zalety czujnika ciśnienia

Ponieważ folia izolacyjna i podłoże, wrażliwy film i folia izolacyjna są bezpośrednio osadzane w środowisku o wysokiej próżni. Właski folii są łączone przez siłę atomową, co eliminuje efekt pełzania spowodowanego taśmą klejową. W oparciu o to, czujniki ciśnienia cienkiego folii są wyjątkowe pod względem:

1. Wysoka dokładność. Techniki osadzania rozpylania pozwalają na tworzenie cienkich warstw o ​​precyzyjnej kontroli grubości. Umożliwia to wytwarzanie bardzo czułych i dokładnych elementów wykrywania ciśnienia. I ma dobrą powtarzalność i wysoką niezawodność.
2. Silnie odporny na wibracje o wysokiej intensywności, uderzenie i korozję, bez wycieku. Ponieważ czujnik ciśnienia cienkiego warstwy jest przyspawany w całości za pomocą spawania laserowego lub spawania w osoczu, wrażliwy korpus rdzenia i złącze ciśnienia ze stali nierdzewnej są przyspawane. Dlatego rozpylone cienkie czujniki ciśnienia nie mają żadnych gumowych uszczelek „O”. Nie ma napełniania oleju silikonowego, a podłoże ciśnieniowe działa bezpośrednio na rdzeń wrażliwy na stal nierdzewną oporną na korozję. Produkt może wytrzymać wibracje i uderzenie o wysokiej intensywności, a absolutnie nie ma niebezpieczeństwa wycieku.
3. Dobre charakterystyki temperatury. Czujnik ciśnienia cienkiego filmu przyjmuje technologię procesu półprzewodnikowego i technologię przycinania odporności laserowej. Mogą działać w szerokim zakresie temperatur, na przykład -40 stopnia… 125 stopni i możemy dostosować jeden dla -55… 150 stopni.
4. Odpowiedź wysokiej częstotliwości. Ponieważ pożywka ciśnieniowa działa bezpośrednio na odporne na korozję rdzeń wrażliwy na stal nierdzewną. Brak przepony i płynu do napełniania. Dlatego pomiar jest prawdziwy, a odpowiedź częstotliwości jest wysoka.
5. Mały rozmiar. Nasze czujniki są kompaktowe i trwałe. W niektórych aplikacjach, która ma ograniczoną przestrzeń, nasze czujniki spełniają wyzwanie.

Należy zauważyć, że słabe wiązanie między elementem czujnika cienkiego warstwy a materiałem portu może prowadzić do wczesnej awarii komponentu podczas cyklu ciśnienia wytrzymałościowego. Wymaga kosztownego sprzętu do rozpylania i czystego pomieszczenia. Dlatego tylko wiodący producenci są w stanie obsługiwać swoje rośliny z odpowiednią segregacją, aby uniknąć zanieczyszczenia krzyżowego, a tym samym zachować wysoką stabilność procesu. Podczas gdy MacSensor to robi.

Projektujemy i produkujemy rozpylone cienkie czujniki ciśnienia folii w oparciu o problemy powszechne w branżach, takie jak poważna kawitacja, zjawisko młotka, wysokie ciśnienie szczytowe, duże fluktuacja mocy, duże interferencje wibracyjne i inne ostre środowisko w hydraulicznym układzie maszyn budowlanych. Nasze produkty mogą w pełni spełniać wymagania tych warunków pracy.

Różnica między grubymi i cienkimi czujnikami warstwy

Różnica między gęstymi warstwami a czujnikami folii polega na grubości zastosowanej warstwy rezystora. Cienkie czujniki warstwy mają grubość 0.

Różnią się one metodą stosowania folii rezystancyjnej na podłoże. Rezystory cienkowarstwowe mają metalową folię osadzoną pod próżnią na podłożu izolacyjnym. W przeciwieństwie do tego, gęste rezystory folii powstają przez wystrzelenie specjalistycznej pasty, złożonej z tlenków metali i szkła, na podłoża.

Cienkie czujniki warstwy oferują znaczące zalety, takie jak wyższa dokładność, poprawa współczynnik temperatury i lepsza stabilność. Podczas gdy grube czujniki folii są preferowane dla zastosowań, w których wysokie wymagania nie są kluczowe, ponieważ są bardziej opłacalne.
